高分子互穿網絡防腐漆

主要組成：高分子互穿網絡防腐漆是厚漿型，以環氧樹脂、丙烯酸、其它特種樹脂、顏料、助劑和溶劑等組成的漆料為乙組份，另一組份為特種固化劑的雙組份自干涂料。

1. 主要特性：漆膜具有優良附著力、耐沖擊性、耐水性；
2. 干燥性能超群；
3. 高防銹性能和良好的抗化學品性及耐油性，良好的耐磨性能。

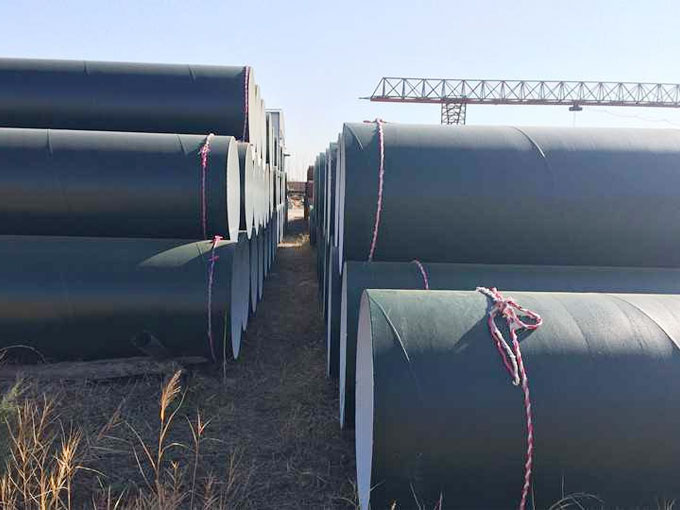

4. 主要用途：廣泛用于船底、壓載水倉、碼頭鋼樁、礦井鋼鐵支架、酸槽、自來水管道以及工礦企業冷卻水管道的內壁防腐用面漆。

• 技術指標：漆膜外觀：漆膜平整光滑，黑色符合標準樣板
• 干燥時間：標準厚度單涂層，25℃，
• 表干≤2小時，實干≤24小時
• 鉛筆硬度：≥H
• 附 著 力：≤2（劃圈法，級）
• 沖擊強度：50kg·cm
• 彎曲實驗：≤1mm
• 耐鹽水（3%鹽水，25℃，30天）：不起泡，不生銹，不脫落
• 耐酸性（20%硫酸，25℃，30天）：不起泡，不生銹，不脫落
• 耐堿水（10%NaOH，25℃，30天）：不起泡，不生銹，不脫落
• 包裝規格：漆：20千克/桶，固化劑：5千克/廳。
• 基本參數：配比：漆料：固化劑 = 4：1（重量比）
• 施工時限：8h，（25℃）
• 理論用量：200～250g/m2
• 完全固化：7天
• 建議涂裝道數：涂裝二道，干膜厚度70±5um
• 配套用漆：IPN8710高分子互穿網絡防腐底漆
• 表面處理：有氧化皮鋼材，噴砂去銹質量達到Sa2.5級；無氧化皮鋼材噴砂達Sa2.5級；涂漆基要達到潔凈、無油污、灰塵等污物。

高分子互穿網絡防腐漆的涂裝方法：

• 無氣噴涂 ：稀 釋 劑：專用稀釋劑
• 稀 釋 率：0～15%（以漆料重量計）
• 噴嘴口徑：約0.4～0.5mm
• 噴出壓力：15～20Mpa
• 空氣噴涂 ：稀 釋 劑： 專用稀釋劑
• 稀 釋 率：20～40%（以漆料重量計）
• 噴嘴口徑：約2。0～2.5mm
• 噴出壓力：0.3～0.5Mpa
• 滾涂/刷涂：
• 稀 釋 劑：專用稀釋劑
• 稀 釋 率：0～10%（以漆料重量計）
• 儲存期限：存放于陰涼、干燥、通風處，漆料、固化劑一年。

高分子互穿網絡防腐漆使用注意事項：

1. 施工前先閱讀使用說明；
2. 用前將漆料與固化劑按要求配比調好，用多少配多少，攪拌均勻后使用，8小時內用完；
3. 施工過程保持干燥清潔，配漆后固化劑包裝桶必須蓋嚴，以免膠凝；
4. 施工及干燥期間，相對濕度不得大于85%，本產品涂裝后須7天后才能交付使用。
